管道轴流风机选型最容易栽在风压上：风量对了，管道一长、弯头一多，到风口就没风。把直管长度和弯头数折算成全压余量，选型才有底。

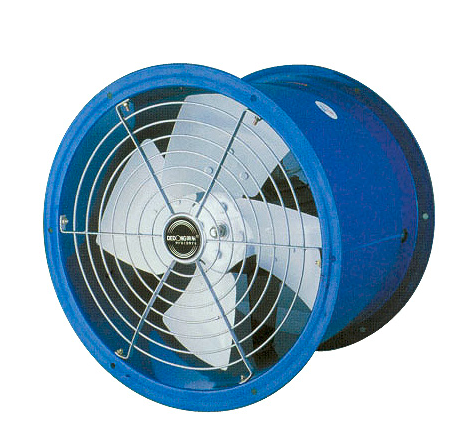

图注：SF 系列管道式轴流风机，薄钢板机壳，接长排气管道安装用。
直管段的沿程阻力按比摩阻算，钢板风道风速 10 m/s 上下时，经验值每 10 米直管损 20～40 Pa，风速越高损得越多，按平方关系走。先定管内风速：一般通风 8～12 m/s，含尘或噪声敏感的场合往低取。管长量一遍，长度乘比摩阻就是沿程损失，例如 60 米风道按 30 Pa 每 10 米折算，沿程部分约 180 Pa。这一步不复杂，坑在现场量的是图上长度，施工绕梁走管实际长度比图纸多一成，选管道轴流风机时按实际走向重新折算一遍，千万别照抄图纸数字。
弯头与变径的局部阻力折成当量直管长：一个 90° 圆弧弯头约等于 10～15 倍管径的直管阻力，直角弯头加倍，变径按 5～10 倍折。以 400 mm 风道为例，一个圆弧弯头折 4～6 米直管，管路上四个弯头就是 20 米上下的额外管长，全部并入直管长度再乘比摩阻。三通分支、风阀、风口格栅每个也各占一份局部阻力，粗算时给总阻力统一加两成余量即可。管道轴流风机全压普遍不高，这些零头凑一起就能吃掉半台机的余量，零头逐项折完再定机号，宁可余量多一档。
管道超长、单台全压不够时，与其硬提转速不如串联加压：在长排气管道内间隔串联安装两台，在管段中途补能，管内风压阶梯式抬升。SF 系列支持这种用法，机壳去掉还能当自由风扇，壁式、岗位式、管道式三种安装型式按现场挑。串联的两台型号尽量一致，间距按半个管段长度布置，两台之间的直管段留足，让气流恢复均匀再进下一台，避免进流紊乱掉效率。串联不是无限叠加，台数越多管内稳定性越差，两台之后的管段阻力重新算一遍，确认末端还有余压再收尾。
接管道的机型看三个系列的分工：T30 风机壳为直筒型，天然适合串接管道，叶轮直径 250～1000 mm 九个机号，全压最高 333 Pa，低压短管用它最省；BYG 型 12 个机号从 3.15 排到 11.2，叶片 8～14 片可无级调节，与普通轴流相比风量提高 42%、风压提高 30%、全压效率达 82.3%，噪声还降 10～18 dB，穿办公区优先它，叶片可调也能反向通风。埋墙安装选埋墙型电机配套，参照 BYG 型轴流风机 样本。鸿基风机配长管路时先画阻力梯度图，再定单台还是串联。
风压折算完毕，下单前逐项过一遍：
· 风量：按换气次数或排风量定，管路漏风加一成
· 全压：沿程加局部再加两成余量
· 机号：样本全压曲线与折算值对上，工作点落在高效区
· 安装：管道式、埋墙式按土建条件定
样本与折算对不上时用转速换算挪工作点，鸿基风机出选型单时把漏风率写进备注，别硬凑机号。漏风率按管长计，柔性风管加倍，每两年复查一次工作点漂移。具体档位对照 SF 系列轴流风机 的样本页，管道轴流风机选型说到底是一道阻力算术题，数算实了机就不会选偏。
先降管内风速换大一号风道，再查弯头能不能改成圆弧缓弯，仍不够就串联加压，别单靠提转速硬顶，噪声与电耗都吃亏。
能，施工时用圆弧弯替代直角弯，两个直角弯之间加一段直管缓冲，局部阻力能省下三成上下。
BYG 叶片可调出反向流动，实现反向通风，但反向时性能低于正向，常规项目还是按正压送风或负压抽风各选一台。
