Y5-48 10C锅炉引风机设备风压2696
发布时间: 2016-08-22 浏览量: 1869

Y5-48型锅炉引风机系列,该风机是为燃用各种煤质并配有消烟除尘装置的0.2-20t/h工业锅炉或生活锅炉炉配套设计的,有C式及D式传动。输送气体含尘量应≤150mg/m³,进口烟气温度要大于165℃,小于250℃。超过250℃可提供不锈钢高温锅炉引风机。

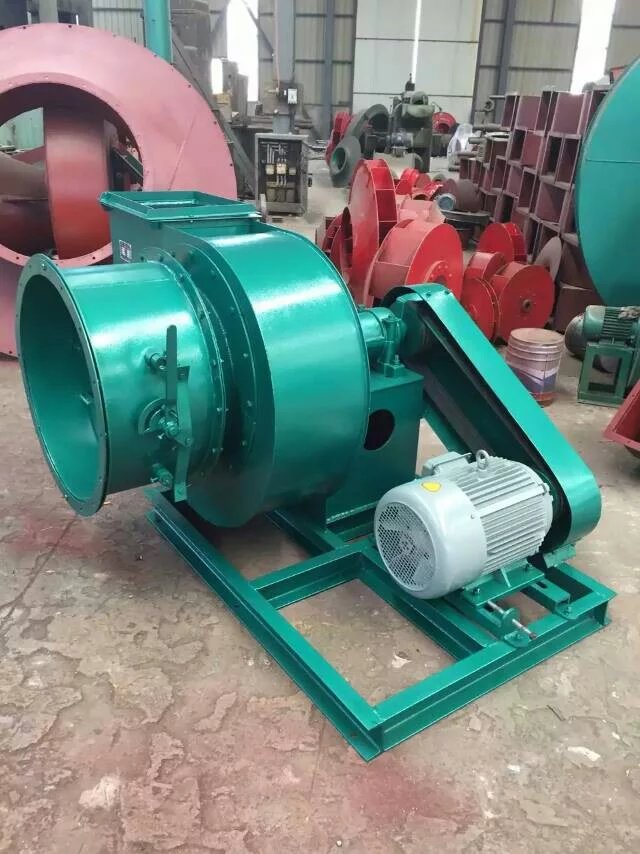

Y5-48型锅炉引风机

Y5-48型锅炉离心引风机特点:出风口位置以机壳的出风口角度表示。通常“左”“右”均可制成0°、90°、180°三种角度。
Y5-48型锅炉离心引风机特点:风机的出口位置以风机机壳的出风口角度表示,“左”“右“均可制成0°、45°、90°、135°、180°、225°六种角度。

性能表中提供的参数。№4~№6.3性能按气体温度为200℃,大气压力为101325Pa,气体密度为0.745kg/m³的烟气介质计算;№8以上性能按气体温度为140℃,大气压力为101325Pa,气体密度为0.85kg/m³的烟气介质计算。

Y5-48型锅炉引风机


Y5-48风机主要由叶轮、机壳、进风口、调节门及传动部分组成。
1)、叶轮有后倾平板叶片12片,材料为Q345(16Mn),焊接与弧锥形轮盖与平板形轮盘中间,经静、动平衡校正,故运转平稳强度高。
2)、机壳用钢板焊接成蜗壳形整体。NO.8以上“左”“右”转通用。在蜗板上还开有清灰门便于清除堆积在叶片上和机壳内的积灰,保证叶轮的平衡性和气动性能。
3)、进风口:收敛式流线型的进风口制成整体结构,用螺栓固定在风机入口侧。
4)、调节门叶片为花瓣形,NO.4~6.3为9片,NO.以上为11片。轴向安装在进风口前面。由于采用了外部传动的结构,转动灵活方便。调节范围由0°(全开)到90°(全闭)。调节门的扳把位置从进风口方向看在右侧,对:4)、调节门:用以调节风机流量的装置,轴向安装在进风口前面。调节范围由0°(全开)到90°(全闭)。调节门的扳把位置,从进风口方向看在右侧,对顺时针旋转风机扳把由下往上推是由全闭到全开方向,对逆时针旋转风机,扳把由上往下拉是由全闭到全开方向。对“右”旋风机,扳把由上往下推是由全闭到全开方向;对“左”旋风机,扳把从上往下拉是由全闭到全开方向。为使调节门各部正常工作,必须很好地润滑。润滑脂采用二硫化钼高温(260℃)润滑脂,风机在高温运转时仍能保证润滑脂作用。
5)、传动组由主轴和轴承箱、带轮等组成。主轴由优质钢制成,采用球轴承,水冷整体轴承箱,因此,须加装输水管。耗水量随环境温度的不同而异,一般按0.5~1m3/h考虑。轴承箱装有温度计和油位指示器,采用全损耗系统用油L-AN46润滑,加入油量按油位标志的要求。
Y5-48锅炉引风机性能参数表
机号 转速r/min 全压(Pa) 流量(m3/h) 功率(KW) 电机型号
4C 3550 1501-2221 2932-5564 5.5 Y132S1-2
4C 3150 1180-1746 2602-4937 4 Y112M-2
4C 2800 932-1377 2313-4388 3 Y100L-2
4C 2500 742-1097 2065-3918 2.2 Y90L-2
5C 3150 1913-2819 5304-9851 11 Y160M1-2
5C 2800 1509-2223 4715-8757 7.5 Y132S2-2
5C 2500 1202-1769 4210-7818 5.5 Y132S1-2
5C 2240 964-1419 3772-7005 4 Y112M-2
6.3C 2800 2403-3545 9432-15639 22 Y180M-2
6.3C 2500 1913-2819 8421-15639 15 Y160M2-2
6.3C 2240 1533-2259 7546-14013 11 Y160M1-2
6.3C 2000 1221-1798 6737-12511 7.5 Y132S2-2
8C 2000 2253-3323 13794-25619 30 Y200L-4
8C 1800 1823-2686 12415-23057 22 Y180L-4
8C 1600 1438-2118 11035-20495 15 Y160L-4
8C 1400 1100-1619 9656-17933 11 Y160M-4
10C 1800 2958-4483 22250-44634 75 Y280S-4
10C 1600 2332-3531 19778-39674 55 Y250M-4
10C 1400 1782-2696 17305-34715 37 Y225S-4
10C 1250 1419-2145 15451-30995 22 Y180L-4
12.5C 1400 2794-4234 33800-67803 110 Y315S-4
12.5C 1290 3128-3456 60239-65152 90 Y280M-4
12.5C 1250 2223-3365 30179-60538 75 Y280S-4
12.5C 1120 1782-2696 27040-54242 55 Y250M-4
12.5C 1000 1419-2145 24143-48431 37 Y225S-4


鼓风机选型最好是能够提供鼓风机详情参数:风机型号,电机功率,风机风压,风量,安装旋向角度以及工作环境,尽可能多的提供风机参数,以便我们为您选择更准确合适的风机设备。咨询热线:18903876663


以上文章由【周口鼓风机厂家】 整理发布,转载请注明出处: http://www.zkgufengji.com/
