  • Y5-48型锅炉离心引风机
Y5-48型锅炉离心引风机
生产厂家:河南省鸿基鼓风机有限公司
产品规格:
销售类型:厂家直销
浏览次数:8728次
立即订购
联系方式
18903876663
商品信息
Y5-48型锅炉离心引风机 - 风机用途
Y5-48型锅炉离心引风机是为适应燃用各种燃质并配有消烟除尘装置的(1—2T/h)工业锅炉配套设计的。几进气条件相当,性能又相适应的均可选用。最高温度不得超过250°C,在引风机前必须加装准备就绪不低于85%的除尘装置,降低进入风机的烟气含尘量,以利提高风机寿命。
Y5-48型锅炉离心引风机 - 风机型式
1、引风机制成单吸入。机号 №4、5、6.3、8、10、12.5六种。
2、引风机可制成右旋两种。从电动机一端正视风机。如叶轮顺时针旋转称为右旋风机,以“右”表示;叶轮逆时值旋转称为左旋风机,以“左”表示。
3、风机的出口位置以风机机壳的出风口角度表示,“左”“右”均可制成0°、45°、90°、135°、180°、225°六种角度。
Y5-48型锅炉离心引风机 - 结构特点
 目前工业锅炉系列较多,燃用煤质优劣悬殊,配用除尘器阻力不一,所需引风机的风量、风压差异较大。为了适应上述情况,考虑到风机的经济性,均采用三角皮带(C式)传动,这样不仅能以一个机号采用不同转速满足同一吨位锅炉配置各类除尘器的要求,减少了风机的系列和机号,而且也便于使用单位根据实际情况,选择不同转速获得所需的较理想的风量、风压。
        本风机由叶轮、机壳、进风口、调节门、传动组等部分组成。
 1、叶轮---有后倾平板叶片12片,材料为16Mn,焊接于弧锥形轮盖与平板形轮盘中间,经静、动平衡校正,故运转平稳强度高。
2、机壳---用钢板焊接成蜗壳形整体。№8以上“左”“右”转通用。在蜗板上还开有清灰门便于清除堆积在叶片上和机壳内的积灰,保证叶轮的平衡性和气动性能。
3、进风口--做成收敛式流线型的整体结构,用螺栓固定在机壳入口侧。
4、调节门--调节门叶片为花瓣形,№4~6.9为9片,8以上为11片。轴向安装在进风口前面。由于采用了外部传动的结构,传动灵活方便。调节范围由0°(全开)到90°(全闭)。调节门的搬把位置从进风口方向看在右侧。对“右”旋风机,搬把从下往上推是由全闭到全开方向;对左旋风机,搬把从上往下拉是由全闭到全开方向。为使调节门各部正常工作,必须很好地润滑。润滑脂采用二硫化钼高温(260°C)润滑脂,风机在高温运转时仍能保证润滑作用。
5、传动组--由主轴、轴承箱、皮带轮等组成。主轴由优质钢制成,采用滚动轴承,水冷整体轴承箱,因此,须加装输水管。耗水量随环境温度的不同而异,一般按0.5~1m3/h考虑。轴承箱装有温度计和油位指示器,润滑油采用30号机油,加入油量按油位标志的要求。
Y5-48型锅炉离心引风机 - 性能参数
Y5-48 No4C性能参数表
转速r/min
序号
流量
m3/h
全压Pa
内效率%
内功率kw
所需功率kw
电动机
型号
功率kw
3550
1
2932
2221
70
2.57
3.52
Y132S1-2
5.5
2
3374
2254
74.1
2.83
3.87
3
3807
2173
77.2
2.95
4.04
4
4254
2068
78.7
3.08
4.22
5
4686
1914
77.7
3.18
4.36
6
5143
1726
74.4
3.30
4.51
7
5564
1501
70
3.30
4.52
3150
1
2602
1746
70
1.80
2.46
Y112M-2
4
2
2993
1772
74.1
1.97
2.7
3
3378
1708
77.2
2.06
2.82
4
3775
1626
78.7
2.15
2.95
5
4158
1505
77.7
2.22
3.04
6
4563
1357
74.4
2.30
3.15
7
4937
1180
70
2.31
3.16
2800
1
2313
1377
70
1.26
1.73
Y100L-2
3
2
2661
1398
74.1
1.39
1.90
3
3003
1348
77.2
1.45
1.98
4
3355
1283
78.7
1.51
2.07
5
3696
1188
77.7
1.56
2.14
6
4056
1071
74.4
1.62
2.21
7
4388
932
70
1.62
2.22
2500
1
2065
1097
70
0.90
1.23
Y90L-2
2.2
2
2376
1113
74.1
0.99
1.35
3
2681
1073
77.2
1.03
1.41
4
2996
1022
78.7
1.08
1.47
5
3300
946
77.7
1.11
1.52
6
3622
853
74.4
1.15
1.57
7
3918
742
70
1.53
1.58
Y5-48 No5C性能参数表
转速r/min
序号
流量
m3/h
全压Pa
内效率%
内功率kw
所需功率kw
电动机
型号
功率kw
3150
1
5304
2819
72
5.71
7.81
Y160M1-2
11
2
6062
2793
75.9
6.13
8.39
3
6820
2737
78.7
6.52
8.92
4
7578
2592
80
6.76
9.25
5
8336
2406
79.1
6.98
9.55
6
9093
2175
76
7.17
9.81
7
9851
1913
72
7.22
9.88
2800
1
4715
2223
72
4.01
5.49
Y132S2-2
7.5
2
5389
2203
75.9
4.31
5.90
3
6062
2158
78.7
4.58
6.27
4
6736
2044
80
4.75
6.50
5
7409
1898
79.1
4.90
6.71
6
8083
1716
76
5.03
6.89
7
8757
1509
72
5.07
6.94
2500
1
4210
1769
72
2.85
3.90
Y132S1-2
5.5
2
4811
1753
75.9
3.07
4.20
3
5413
1718
78.7
3.26
4.46
4
6014
1627
80
3.38
4.62
5
6616
1511
79.1
3.49
4.77
6
7217
1366
76
3.58
4.90
7
7818
1202
72
3.61
4.94
2240
1
3772
1419
72
2.05
2.81
Y112M-2
4
2
4311
1406
75.9
2.21
3.02
3
4850
1377
78.7
2.34
3.21
4
5389
1305
80
2.43
3.33
5
5928
1212
79.1
2.51
3.43
6
6466
1096
76
2.58
3.53
7
7005
964
72
2.60
3.55


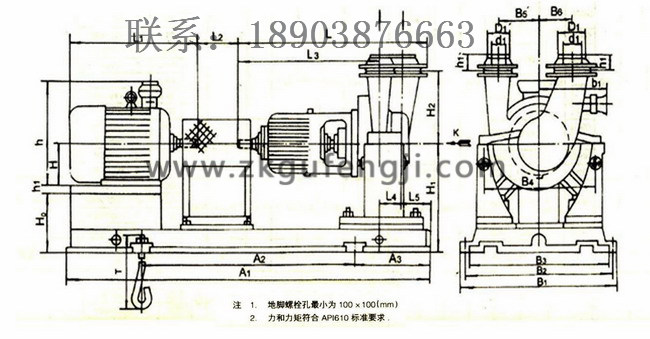

Y5-48型锅炉离心引风机 - 安装尺寸图
  • Y5-48型锅炉离心引风机安装尺寸图
  • Y5-48型锅炉离心引风机安装尺寸图
