  • GY4-73型锅炉风机
  • GY4-73型锅炉风机

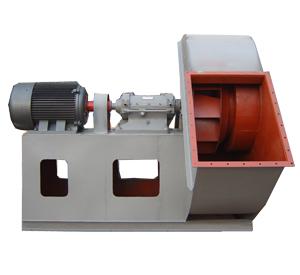

GY4-73型锅炉风机
生产厂家:河南省鸿基鼓风机有限公司
累计销量:35台
产品规格:
销售类型:厂家直销
浏览次数:3784次
立即订购
联系方式
18903876663
商品信息
GY4-73型锅炉风机 - 风机用途
 G4-73型锅炉通风机与Y4-73型锅炉引风机适用于火力发电厂中2~670T/h蒸气锅炉的通、引风机系统。没有特殊要求情况下,G4-73亦可用于矿井通风及一般通风。通风机输送的介质为空气,最高温度不得超过80°C;引风机输送的介质为烟气,最高温度不得超过250°C。在引风机前,必须加装除尘装置,以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用情况除尘效率不得低于85%。
GY4-73型锅炉风机 - 风机型式
1、其中G、Y分别表示锅炉通风机与锅炉引风机。
2、风机的出负口位置,以机壳的出风口角度表示。
3、通风机与引风机制成单吸入、各有№8~28共12个机号。
4、从电机一端正视,叶轮顺时针旋转称为右旋风机,以“右”表示;叶轮逆时针旋转称为左旋风机,以“左”表示。
5、风机传动方式为D式,均采用弹性联轴器传动。

GY4-73型锅炉风机 - 结构特点
风机主要由叶轮、机壳、进风口、调节站及传动部分组成。
1、叶轮---由12片后倾机翼斜切型叶片焊接于弧锥形前盘与平板形后盘中间。由于采用了机翼型叶片,保证了风机高效率、低噪声、高强度。叶轮经静、动平衡校正,故运转平稳。同一机号的通、引风机叶轮结构相同。
2、机壳---用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式:№8~12机壳作成整体结构,不能拆开。№14~16机壳作成两开式。№18~28机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨损。
3、进风口--收敛、流线型进风口制成整体结构,用螺栓固定于风机入口侧。
4、调节门--用以调节风机流量的装置,轴向安装在进风口前面。调节范围由0°(全开)到90°(全闭)。调节门的搬把位置,从进风口方向看在右侧,右旋风朵搬把由下往上推是由全闭到全开方向;左旋风机搬把由上往下拉是由全闭到全开方向。
5、传动组--传动部分的主轴由优质钢制成,本风机均采用滚动轴承。轴承箱有两种形式:№8~16用整体的筒式轴承箱;№18~28用二个独立的枕式轴承箱。轴承箱上装有温度计和油位批示器(仅引风机)。润滑油采用30号机械油,油量按油位标志实施,№8-16整体筒式轴承箱如何采用干油时,在轴承箱内滚珠一侧应加挡油板,其固定槽互通情予已制。引风机备有水冷却装置,因此,须加装输水管。耗水量随气温不同而异,一般按0.5~1m³/h考虑。
GY4-73型锅炉风机 - 性能参数
G4-73型锅炉离心引风机性能参数表
机号 转速r/min 流 量m3/h 全压Pa 电机型号 功率KW
8D 1450 16900-31500 1461-2069 Y180M-4 18.5
9D 1450 24000-32900 2471-2618 Y200L-4 30
9D 1450 35900-44800 1853-2432 Y225S-4 37
9D 960 15900-29700 814-1147 Y160L-6 11
10D 1450 33100-61600 2295-3236 Y250M-4 55
10D 960 21800-29900 1373-1422 Y180L-6 15
10D 960 32600-40700 1010-1324 Y200L1-6 18.5
10D 730 16600-31000 579-824 Y180L-8 11
11D 1450 43900-49300 3922 Y280S-4 75
11D 1450 54700-81800 2775-3873 Y280M-4 90
11D 960 29100-32700 1716 Y200L2-6 22
11D 960 36100-54200 1216-1696 Y225M-6 30
11D 730 22200-41300 706-990 Y180L-8 11
12D 1450 57200-107000 3295-4658 Y315M1-4 132
12D 960 37800-56400 1893-2040 Y250M-4 37
12D 960 61000-70300 1441-1765 Y280S-6 45
12D 730 28700-35800 1167-1177 Y200L-8 15
12D 730 39400-53500 834-1137 Y225S-8 18.5
14D 1450 90500-169000 4511-6364 Y355M-4 315
14D 960 60000-74600 2755-2785 Y315S-6 75
14D 960 82000-113000 1971-2687 Y315M1-6 90
14D 730 45500-68000 1500-1608 Y280S-8 37
14D 730 73500-84800 1137-1402 Y280M-8 45
16D 960 90000-101000 3628 Y315M1-6 132
16D 960 112000-168000 2648-3609 Y315M2-6 160
16D 730 68200-127000 1491-2098 Y315M1-8 75
16D 580 54200-101000 941-1324 Y315S-10 45

机号 转速r/min 流 量m3/h 全 压Pa 电机型号 功率KW
8D 1450 16900-21100 1265-1285 Y160M-4 11
8D 1450 23200-31500 912-1236 Y160L-4 15
9D 1450 24000-44800 1147-1618 Y180L-4 22
9D 960 15900-17900 706 Y132M2-6 5.5
9D 960 19800-29700 500-706 Y160M-6 7.5
10D 1450 33100-49400 1863-2010 Y225S-4 37
10D 1450 53500-61600 1422-1745 Y225M-4 45
10D 960 21800-40700 628-883 Y160L-6 11
10D 730 16600-18700 510 Y160M1-8 4
10D 730 20800-31000 363-500 Y160M2-8 5.5
11D 1450 43900-54700 2402-2432 T250M-4 55
11D 1450 60100-81800 1716-2344 Y280S-4 75
11D 960 29100-54200 745-1049 Y200L1-6 18.5
11D 730 22200-33100 579-618 Y160L-8 7.5
11D 730 35800-41300 431-530 Y180L-8 11
12D 1450 57200-85400 2687-2883 Y280M-4 90
12D 1450 92500-107000 2040-2510 Y315S-4 110
12D 960 37800-42400 1265 Y200L2-6 22
12D 960 47000-70300 892-1245 Y225M-6 30
12D 730 28700-35800 726-735 Y180L-8 11
12D 730 39400-53500 520-706 Y200L-8 15
14D 1450 90500-169000 2795-3942 Y315M1-4 200
14D 960 60000-82000 1667-1726 Y280M-6 55
14D 960 89500-113000 1226-1598 Y315S-6 75
14D 730 45500-51700 1000 Y225M-8 22
14D 730 56700-84800 706-990 Y250M-8 30
16D 960 90000-134000 2098-2255 Y315M2-6 110
16D 960 145000-168000 1598-1961 Y315M3-6 132
16D 770 68200-85000 1285-1304 Y280M-8 45
16D 770 93500-127000 922-1255 Y315S-8 55
16D 580 54200-101000 588-824 Y315S-10 45
GY4-73型锅炉风机 - 安装尺寸图
  • GY4-73型锅炉风机安装尺寸图
  • GY4-73型锅炉风机安装尺寸图
