  • Y5-47锅炉离心引风机
  • Y5-47锅炉离心引风机

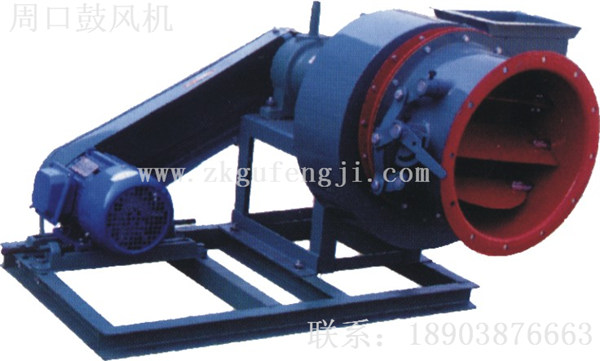

Y5-47锅炉离心引风机
生产厂家:河南省鸿基鼓风机有限公司
累计销量:35台
产品规格:
销售类型:厂家直销
浏览次数:3544次
立即订购
联系方式
18903876663
商品信息
Y5-47锅炉离心引风机 - 风机用途
Y5-47型锅炉离心引风机,是为适应燃用各种煤质并配有消烟除尘装置的(1t/h~20t/h)工业锅炉而联合设计的最高全压效率达90.5%的锅炉引风机,凡进气条件相当,性能又相适应者均可先用,但最高温度不得超过250℃。通风机本身有较高的强度和耐磨性,使用寿命。
Y5-47锅炉离心引风机 - 风机型式
1、引风机制成单吸入,通常机号有N04、5、6、8、9、12、12.4七种。
2、出风口位置以机壳的出风口角度表示。通常“左”“右”均可制成0°、90°、180°三种角度。
3、引风机可制成左旋和右旋转两种型式。从传动部正视风机,凡叶轮顺时针旋转者均称右旋风机,以“右”表示,反之称左旋风机,以“左”表示。


Y5-47锅炉离心引风机 - 结构特点
风机主要由叶轮、机壳、进风口、传动部、调节门等部发组成:
机壳---用钢板焊接成蜗壳整体,N08以上“左”、“右”旋转通用。
叶轮---由12片材料为16Mn的后倾平板叶片,焊接于弧锥形前盘与平板形后盘中间,径静、动平衡校正和超速动转试验,因此运转平稳可靠,有较高的强度和耐磨性,使用寿命较长。
进风口--敛散式进风口制晟整体结构,用螺栓固定于机壳入风口一侧。
传动组--传动主轴以优质钢制成,采用滚动轴承。N04~6由整体和分体两种轴承箱供用户选用定贷时须注明,整体结构用30#机油润滑,分体传动用二硫化钼润滑脂润滑,N08以上有油位标志及温度计,有水冷装置,须加输水管,耗水量0.5~1m³/h,N06以下用风扇自冷,传动与机壳之间用两个半圆风扇叶自冷,N08~12。4用两只并列轴承座。
调节门--用以调节风量,轴向装于进风口前,转动灵活,调节范围,由全开到全闭,N08以上采用花瓣式,N06以下采用蝶阀式,为使调节门正常工作,须保持良好的润滑状态,采用澎涨润滑脂。
Y5-47锅炉离心引风机 - 性能参数

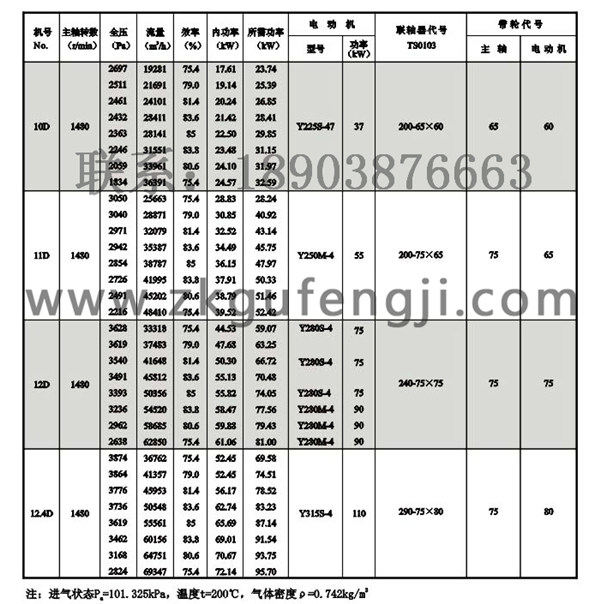

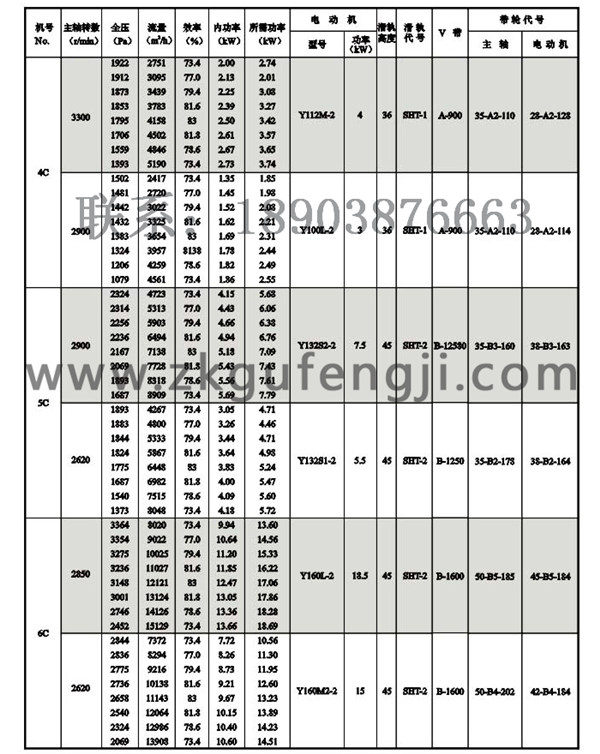

Y5-47锅炉离心引风机性能参数表,详见下图内容!
Y5-47锅炉离心引风机 - 安装尺寸图
  • Y5-47锅炉离心引风机参数图一
  • Y5-47锅炉离心引风机参数图二
  • Y5-47锅炉离心引风机参数图三
  • Y5-47锅炉离心引风机参数图四
  • Y5-47锅炉离心引风机安装尺寸图
  • Y5-47锅炉离心引风机参数图一
  • Y5-47锅炉离心引风机参数图二
  • Y5-47锅炉离心引风机参数图三
  • Y5-47锅炉离心引风机参数图四
  • Y5-47锅炉离心引风机安装尺寸图
