Y8-39、Y9-38型锅炉离心引风机
生产厂家:河南省鸿基鼓风机有限公司
产品规格:
销售类型:厂家直销
浏览次数:2861次
立即订购
联系方式
18903876663
商品信息
Y8-39、Y9-38型锅炉离心引风机 - 风机用途
Y8-39/Y9-38两系列锅炉离心引风机,是为了使用工业锅炉在变工况运行时,引风机能在高效区工作,达到节能目地而设计的。
适于配有省煤器(予热器)和消烟除尘装置,是由原机械工业部风机节能组组织全国风机行业联合设计,国家经委和机械工业部推使用的高效节能产品,具有效率高、噪音低、性能曲线平坦、高效区宽广的特点。5~35吨/时的工业锅炉选用,心进气条件相似、性能又相适应者均可选用,但最高温度不得超过250℃。
  在引风机前必须加装除尘效率不低85%除尘装置,以降低进入风机的烟气含尘量,不但可以减少烟气对环境的污染,而且且降低了烟尘对风机的磨损,有利于延长风机的寿命。
Y8-39、Y9-38型锅炉离心引风机 - 风机型式

当前工业锅炉系列较多,燃用煤质优劣悬殊,配用的除尘器、省煤器阻力不一,所需的引风机的风量、风压差异较大,考虑到风机的经济性和适用性,故提供Y8-39和Y9-38型两个系列风机供用户选用。机号相同的两个系列风机的连接与安装尺寸均相同。

1、Y8-39/Y9-38为单吸入式,机号有№4、4.5、5、5.6、6.3、7.1、8、10、11.2、12.5、14、16等十二种。

2、Y8-39/Y9-38可制成顺时针旋转(右旋)和逆时针旋转(左旋)二种型式。
3、Y8-39/Y9-38的出口位置以机壳的出口角度表示。不论“左”“右”旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。
Y8-39、Y9-38型锅炉离心引风机 - 结构特点

风机由叶轮、机壳、进风口、传动组、调节门等部件组成;

1、叶轮---材料为16Mn,长短相间前成弯曲叶片,叶轮 成型后经静动平衡校正,因此运行平稳可靠。

2、机壳---用钢板焊接成蜗形整体。在蜗板上开有清灰门,以便清除叶片和机壳内的积灰,保证叶轮的平衡性和气动性能。
3、进风口--进风口为收敛式整体结构,用螺栓与前盖板组固定。

4、传动组-- 由主轴,水冷轴承箱、联轴器组成。

主轴由优质钢制成,采用滚动轴承,轴承箱有整体式和剖分式两种形式。No.4-6.3采用整体式轴承箱,No.7.1-16采用剖分式轴承箱。

5、调节门--用以调节风机流量大小的装置。

Y8-39、Y9-38型锅炉离心引风机 - 性能参数

型号

No

转速

/min

序号

全压

Pa

流量

m3/h

效率

%

内功率

KW

所需功率

KW

配套电动机

型号

功率KW

4D

2900

1

2275

3297

77.5

2.69

3.5

Y132S1-2

5.5

2

2334

3846

81.5

3.06

4.0

3

2334

4396

82.6

3.45

4.5

4

2294

4945

82.0

3.84

5.0

Y132S2-2

7.5

5

2226

5495

80.0

4.25

5.5

4.5D

2900

1

2873

4694

77.5

4.83

6.3

Y160M1-2

11

2

2951

5477

81.5

5.51

7.2

3

2961

6259

82.6

6.23

8.1

4

2912

7042

82.0

7.32

9.5

5

2814

7824

80.0

7.64

9.9

5D

2900

1

3550

6439

77.5

8.19

10.7

Y160M2-2

15

2

3648

7513

81.5

9.34

12.1

3

3658

8586

82.6

10.56

13.7

Y160L-2

18.5

4

3589

9659

82.0

11.74

15.3

5

3481

10733

80.0

12.97

16.9

5.6D

2900

1

4452

9047

77.5

14.43

18.8

Y200L1-2

30

2

4570

10555

81.5

16.44

21.4

3

4579

12063

82.6

18.58

24.1

4

4511

13571

82.0

20.74

27.0

Y200L2-2

37

5

4364

15079

80.0

22.85

29.7

6.3D

1450

1

1402

6441

77.5

3.24

4.2

Y132S-4

5.5

2

1441

7514

81.5

3.69

4.8

3

1451

8588

82.6

4.19

5.4

Y132M-4

7.5

4

1422

9661

82.0

4.65

6.0

5

1372

10735

80.0

5.11

6.6

6.3D

2900

1

5639

12882

77.5

26.04

33.8

Y225M-2

45

2

5786

15029

81.5

29.64

38.5

3

5805

17176

82.6

33.53

43.6

Y250M-2

55

4

5707

19323

82.0

37.36

48.6

5

5521

21470

80.0

41.16

53.5

Y280S-2

75

7.1D

1450

1

1784

9219

77.5

5.89

7.7

Y160M-4

11

2

1863

10756

81.5

6.83

8.9

3

1873

12292

82.6

7.74

10.1

4

1863

13829

82.0

8.73

11.3

Y160L-4

15

5

1833

15366

80.0

9.78

12.7

6

1794

16902

77.0

10.94

14.2

7

1735

18439

74.0

12.01

15.6

Y180M-4

18.5

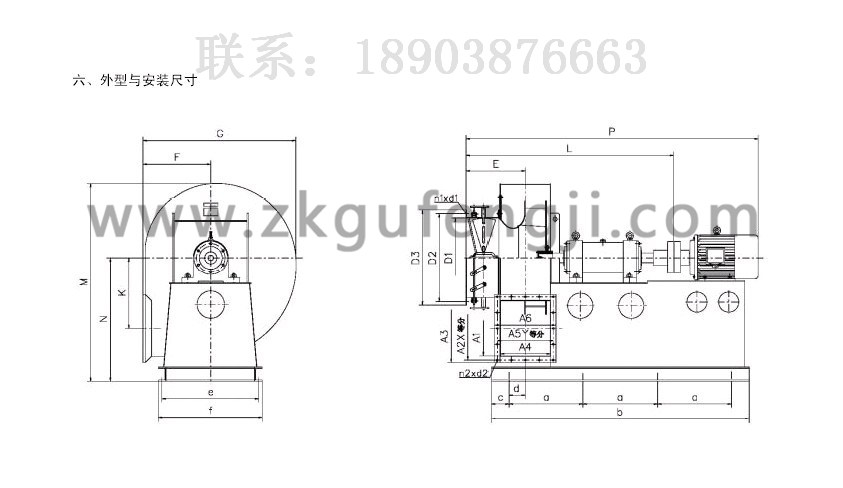

Y8-39、Y9-38型锅炉离心引风机 - 安装尺寸图
  • Y8-39、Y9-38型锅炉离心引风机Y8-39、Y9-38型锅炉离心引风机尺寸安装图
  • Y8-39、Y9-38型锅炉离心引风机Y8-39、Y9-38型锅炉离心引风机尺寸安装图
