鼓风机厂家：G4-73 20D鼓风机发货现场

发布时间： 2016-07-13 浏览量： 4316

2016年7月13日鼓风机用户订购的大型锅炉鼓风机G4-73 20D鼓风机完成制作，并分装到货车发往用户的订购地址。

风机型号：G4-73 20D鼓风机
风机传动方式：D式均采用弹性联轴器传动
转速：730/min
风压/全压：2225-3347Pa
流量：127080-243800m³/h
电机功率：245kW

G4-73 20D型锅炉风机 - 风机用途

G4-73型锅炉鼓风机与Y4-73型锅炉引风机适用于火力发电厂中2～670T/h蒸气锅炉的通、引风机系统。没有特殊要求情况下，G4-73亦可用于矿井通风及一般通风。通风机输送的介质为空气，最高温度不得超过80°C；引风机输送的介质为烟气，最高温度不得超过250°C。在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用情况除尘效率不得低于85%。

G4-73 20D型锅炉风机 - 风机型式

1、其中G、Y分别表示锅炉通风机与锅炉引风机。
2、风机的出负口位置，以机壳的出风口角度表示。
3、通风机与引风机制成单吸入、各有№8～28共12个机号。
4、从电机一端正视，叶轮顺时针旋转称为右旋风机，以“右”表示；叶轮逆时针旋转称为左旋风机，以“左”表示。
5、风机传动方式为D式，均采用弹性联轴器传动。

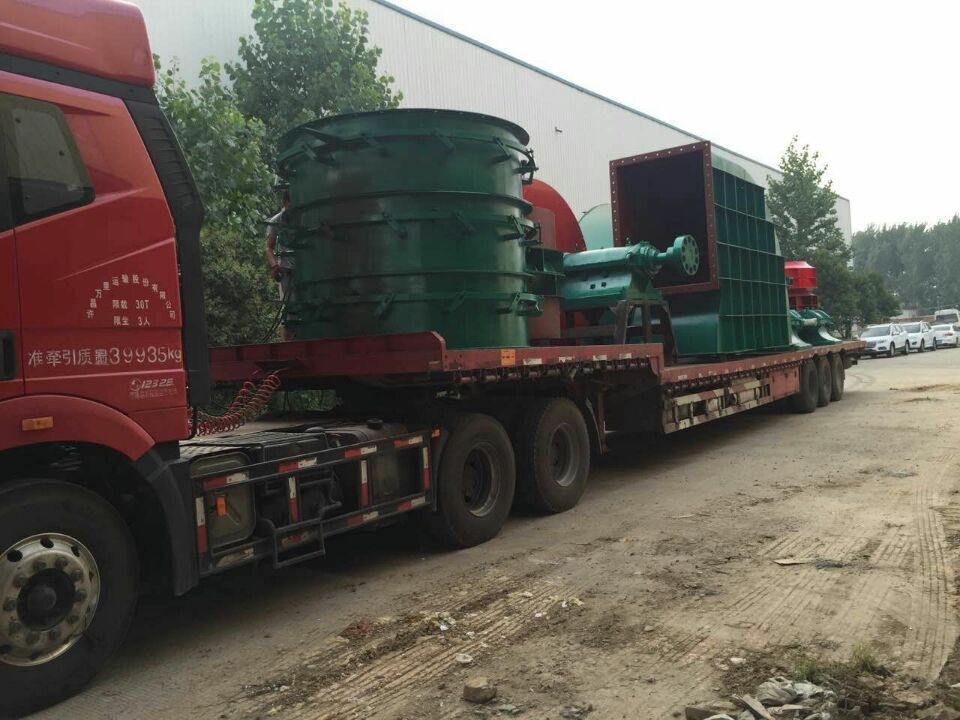

鼓风机发货现场

G4-73 20D型锅炉风机 - 结构特点

风机主要由叶轮、机壳、进风口、调节站及传动部分组成。
1、叶轮---由12片后倾机翼斜切型叶片焊接于弧锥形前盘与平板形后盘中间。由于采用了机翼型叶片，保证了风机高效率、低噪声、高强度。叶轮经静、动平衡校正，故运转平稳。同一机号的通、引风机叶轮结构相同。
2、机壳---用普通钢板焊接而成的蜗形体。单吸入风机的机壳作成三种不同形式：№8～12机壳作成整体结构，不能拆开。№14～16机壳作成两开式。№18～28机壳作成三开式。对引风机、蜗形板作了适当加厚以防磨损。
3、进风口--收敛、流线型进风口制成整体结构，用螺栓固定于风机入口侧。
4、调节门--用以调节风机流量的装置，轴向安装在进风口前面。调节范围由0°（全开）到90°（全闭）。调节门的搬把位置，从进风口方向看在右侧，右旋风朵搬把由下往上推是由全闭到全开方向；左旋风机搬把由上往下拉是由全闭到全开方向。
5、传动组--传动部分的主轴由优质钢制成，本风机均采用滚动轴承。轴承箱有两种形式：№8～16用整体的筒式轴承箱；№18～28用二个独立的枕式轴承箱。轴承箱上装有温度计和油位批示器（仅引风机）。润滑油采用30号机械油，油量按油位标志实施，№8-16整体筒式轴承箱如何采用干油时，在轴承箱内滚珠一侧应加挡油板，其固定槽互通情予已制。引风机备有水冷却装置，因此，须加装输水管。耗水量随气温不同而异，一般按0.5～1m³/h考虑。

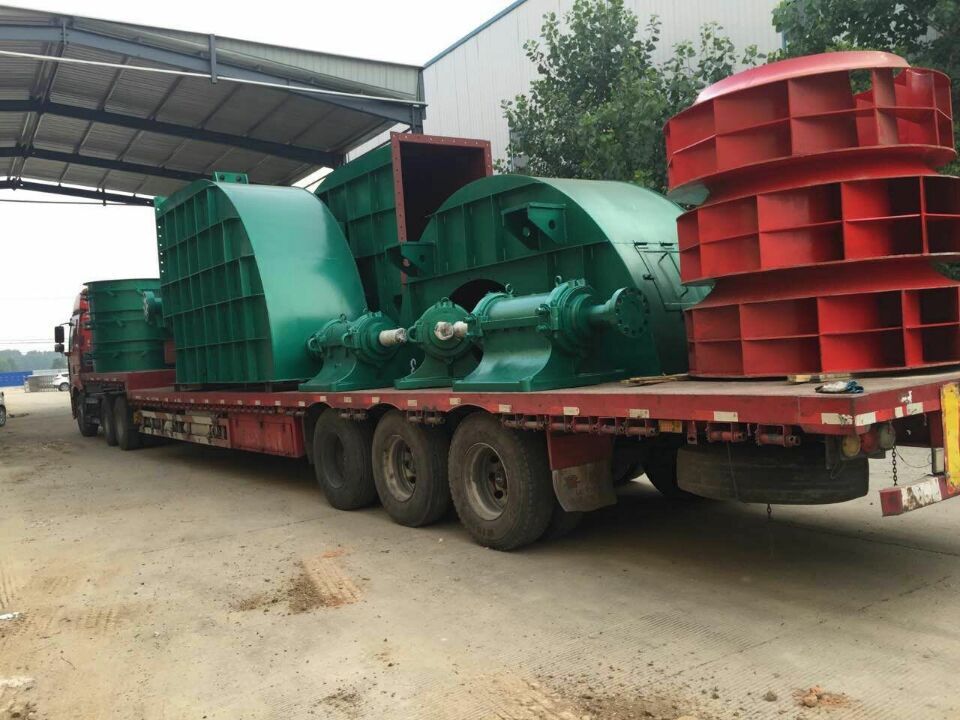

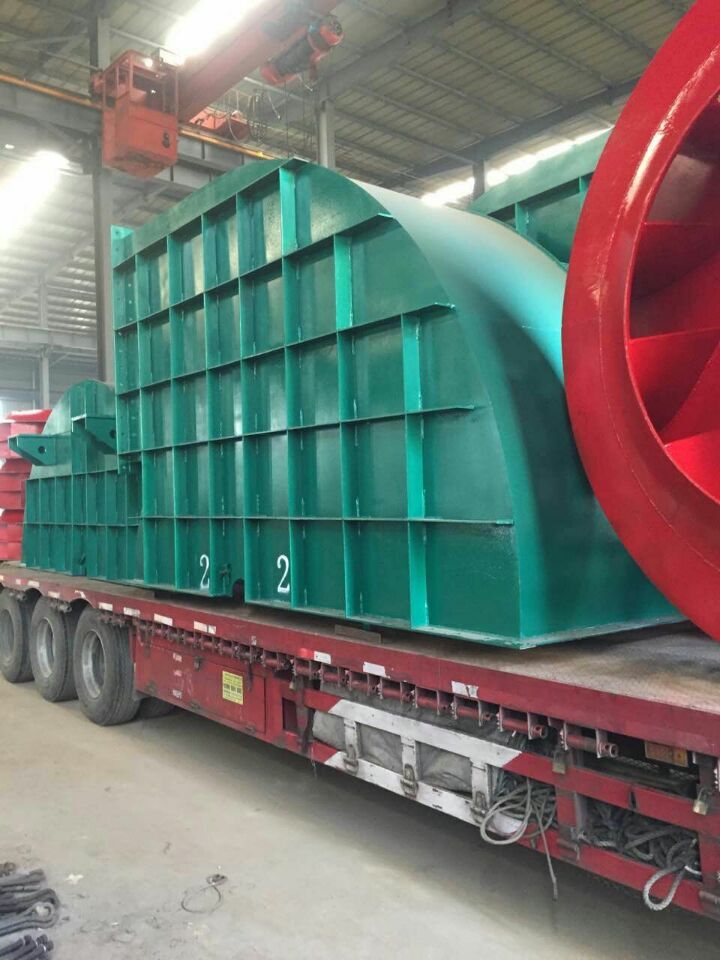

鼓风机厂家发货现场

G4-73 20D锅炉鼓风机的安装调试与操作

在安装前首先应准备好安装鼓风机设备所需的材料及工具，并对风机各部机件进行检查，对叶轮、主轴和轴承等更应仔细检查，如发现损伤，应该修好，然后用煤油清洗轴承箱内部。
在安装操作过程中必须注意下列几点：
1、在一些接合面上，为防生锈，减少拆卸困难，应涂上润滑脂或机油。
2、在上接合面的螺栓时，如有定位销钉、应先上好销钉再拧紧螺栓。
3、检查机壳内及其它壳体内部，不应有掉入和遗留的工具或杂物。
（二）安装要求
1、按图纸所示位置及尺寸安装，为得到高效率特别要保证进风口与叶轮的间隙尺寸。
2、保证主轴的水平位置，并测量主轴与电机轴的同心度及联轴器两端的不平行度。两轴不平行允差为0.05mm，联轴器两端面不平行度允差为0.05mm。
3、安装调节门时，注意不要装反，要保证进气方向与叶轮旋转方向一致。
4、风机安装后，拨动转子，检查是否有过紧或与固定部分刮蹭现象。
5、安装风机进口出口管道时，重量不应加在机壳上。
6、全部安装后，经总检合，方可试运转。
（二）风机的试运转
1、风机的试运转应在无载荷（关闭进气管道闸门或调节门）情况下进行。
2、如运转情况良好，再转入满载荷（规定全压和流量）运转。
3、满载荷运转，对新安装风机不少于2小时，对修理后的风机不少于半小时

G4-73 20D锅炉鼓风机风机的操作

1、风机启动时，应做下列准备工作：
关闭调节门。
检查风机各部的间隙尺寸，转动部分与固定部分有无刮蹭现象。
联轴器应加保护罩。
检查轴承的油位是否在最高与最低油位之间。
点车检查叶轮旋向与标牌是否一致，各部接线、仪表是否显示正常，有无漏水、漏电、漏油现象和异味、异响、异震、松动等现象，如有应排除之。
2、风机启动后，逐渐开大调节门，直达正常工况。运转过程中，轴承温升不得超过周围环境40℃。轴承部位的均方根振动速度值不得大于6.3mm/s。
3、下列情况下，必须紧急停车：
发觉风机有剧烈的噪声；
轴承的温度剧烈上升；
风机发生剧烈振动和撞击。

G4-73 20D锅炉鼓风机的风量调节

在新风机安装后，进行运转时就发生流量过大或不足现象，其主要原因有下列几点：
(1)管网阻力实际值与计算值相差过大。一般管风特性方程式：P=KQ2，式中K—阻力系数，如实际值K小于计算K，则流量增大，反之则流量减少。
(2)选择时未考虑风机本身全压偏差ΔP影响，当风机实际全压为正偏差时，则流量增大，为负偏差时，则流量减少。
在新风机安装后，开始正式运转时，或在使用过程中发生流量过大或过小时，可采用下列方法之一消除：
(1)利用调节门的开闭程度调节流量。
(2)改变风机转速调节流量。
(3)调换新的压力较高或较低的风机调节流量。
(4)改变管网阻力系数调节流量。
必须指出的是：一般都采用节流装置来调节流量，但当实际流量比所需流量大得很多时，这种方法浪费电力过多，很不经济，如条件允许，通常用降低风机转速或调换压力较低的风机。
当调节门全开时，流量仍嫌过小，此时应设法减小管网阻力系数，以增加流量，亦可采用提高风机转速和调换压力较高的风机，但风机的最大转速不得超性能表之最高转速。
风机性能一般指在标准状态下输送空气的性能。引风机指定状态为大气压力Pa=101300Pa，气体温度t=200℃，气体密度ρ=0.745kg/m3。性能表中性能均指调节叶片为全开0度时。订货时以性能表为准。
当实际使用状态与上述指定状态不符时，则必须把实际使用状态的性能换算到指定状态的性能，然后根据换算性能选择风机。
n—转速(r/min)ηin—内效率，有注脚0为指定状态，无注脚0为使用状态

G4-73 20D锅炉鼓风机
G4-73 20D鼓风机
G4-73 20D锅炉离心鼓风机
G4-73 20D风机
G4-73 20D锅炉引风机

鼓风机选型最好是能够提供鼓风机详情参数：风机型号，电机功率，风机风压，风量，安装旋向角度以及工作环境，尽可能多的提供风机参数，以便我们为您选择更准确合适的风机设备。咨询热线：18903876663
