风机选型知识、风机型号大全
发布时间: 2016-06-24 浏览量: 2241

风机选型


风机选型的基本知识:

1、标准状态:指风机的进口处空气的压力P=101325Pa,温度t=20℃,相对湿度φ=50%的气体状态。

2、指定状态:指风机特指的进气状况。其中包括当地大气压力或当地的海拔高度,进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。

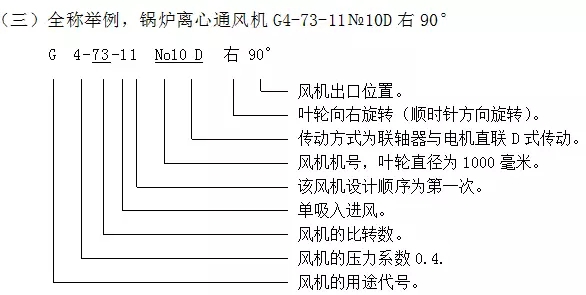

风机型号

 3、风机流量及流量系数
3.1、流量:是指单位时间内流过风机进口处的气体容积。  用Q表示,通常单位:m3/h或m3/min。
3.2、流量系数:φ=Q/(900πD22×U2)  式中:φ:流量系数 Q:流量,m3/h D2:叶轮直径,m   U2:叶轮外缘线速度,m/s(u2=πD2n/60)
 4、风机全压及全压系数:
4.1、风机全压:风机出口截面上的总压与进口截面上的总压之差。用PtF表示,常用单位:Pa

4.2、全压系数:ψt=KpPtF/ρU22  式中, ψt:全压系数  Kp:压缩性修正系数  PtF:风机全压,Pa  ρ:风机进口气体密度,Kg/m^3 u2:叶轮外缘线速度,m/s

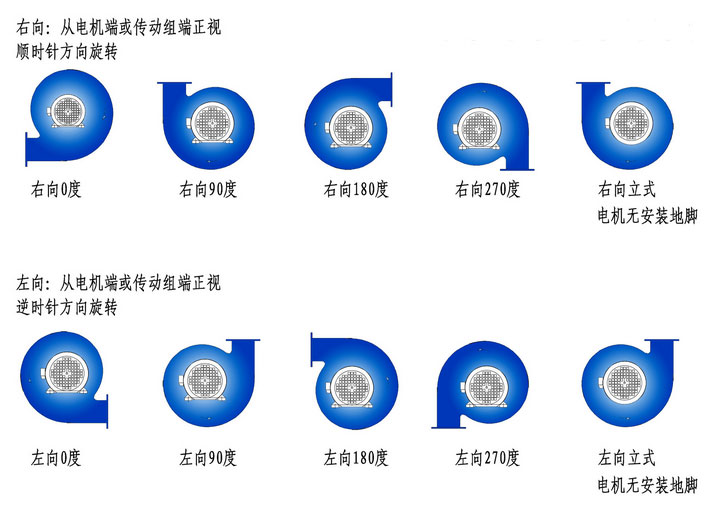

风机旋向角度图解

 5、风机动压:风机出口截面上气体的动能所表征的压力,用Pd表示。常用单位:Pa
6、风机静压:风机的全压减去风机的动压,用Pj表示。常用单位:Pa
7、风机全压、静压、动压间的关系:   风机的全压(PtF)=风机的静压(Pj)+风机的动压(Pd)
8、风机进口处气体的密度:气体的密度是指单位容积气体的质量,用ρ表示,常用单位:Kg/m3
9、风机进口处气体的密度计算式: ρ=P/RT   式中:P:进口处绝对压力,Pa R:气体常数,J/Kg·K。与气体的种类及气体的组成成份有关。  T:进口气体的开氏温度,K。与摄氏温度之间的关系:T=273+t
10、标准状态与指定状态主要参数间换算:
10.1、流量:ρQ=ρ0Q0  10.2、全压:PtF/ρ= PtF0/ρ0  10.3、内功率:Ni/ρ= Ni0/ρ0  注:式中带底标“0”的为标准状态下的参数,不带底标的为指定状态下的参数。
11、风机比转速计算式: Ns=5.54 n Q01/2/(KpPtF0)3/4 式中: Ns:风机的比转速,重要的设计参数,相似风机的比转速均相同。 n:风机主轴转速,r/min   Q0:标准状态下风机进口处的流量,m3/s Kp: 压缩性修正系数  PtF0: 标准状态下风机全压,Pa
12、压缩性修正系数的计算式:   Kp=k/(k-1)×[(1+p/P)(k-1)/k-1]×(PtF/P)-1 式中:PtF:指定状态下风机进口处的绝对压力,Pa k:气体指数,对于空气,K=1.4
13、风机叶轮直径计算式:  D2=(27/n)×[KpPtF0/(2ρ0ψt )]1/2  式中:D2:叶轮外缘直径,m n:主轴转速:r/min Kp:压缩性修正系数  PtF0:标准状态下风机全压,单位:Pa ρ0:标准状态下风机进口处气体的密度:Kg/m3 ψt:风机的全压系数
14、管网:是指与风机联接在一起的,气流流经的通风管道以及管道上所有附件的总称。
15、管网阻力的计算式:Rj=KQ2 式中: Rj:管网静阻力,Pa  K:管网特性系数与管道长度、附件种类、多少等因素有关,确定其值的方法通常采用:计算法,类比法和实际测定法。 Q:风机的流量,m3/s
16、常见压力单位间的换算关系:  1毫米水柱(mmH2O)=9.807帕(Pa)
17、大气压力与海拨高度间近似关系: P=101325-(9.4~11.2)H  式中:P:大气压力Pa H:海拨高度:m

风机选型
风机型号大全:
LG4-12    LY4-12    W4-57    4-68    4-68    4-68    4-68    4-68    4-68    4-68    4-68    4-68    4-68    4-68    4-68    4-68    B4-68    G4-68    G4-68    G4-68    G4-68    G4-68    G4-68    G4-68    Y4-68    Y4-68    Y4-68    Y4-68    Y4-68    Y4-68    Y4-68    Y4-68    Y4-68    Y4-68    4-72    4-72    4-72    4-72    4-72    4-72    4-72    4-72    4-72    4-72    4-72    4-72    4-72    4-72    4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72   6nbsp;   4-72    4-72    4-72    4-72    4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    B4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    F4-72    T4-72    T4-72    T4-72    T4-72    C4-73    C4-73    C4-73    G4-73    G4-73    G4-73    G4-73    G4-73    G4-73    G4-73    G4-73    G4-73    G4-73    G4-73    G4-73    G4-73    W4-73    W4-73    W4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    Y4-73    B4-73    Y4-73-14    4-79    4-79    4-2*79    5-29    5-29    5-29    5-29    MQ5-54    MQ5-54    MQ5-54    MQ5-54    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-47    Y5-48    Y5-48    Y5-48    Y5-48    Y5-48    Y5-48    Y5-48    Y5-48    Y5-48    Y5-48    Y5-48    Y5-48    5-48    G5-50    G5-50    G5-50    G5-50    G5-50    G5-50    G5-50    Y5-50    Y5-50    Y5-50    Y5-50    Y5-50    Y5-50    5-51    5-51    LG6-12    LY6-12    6-23    6-27    6-30    6-30    6-30    6-30    6-30    6-30    6-30    6-30    Y6-30    F6-30    G6-41    G6-41    G6-41    G6-41    G6-41    Y6-41    Y6-41    Y6-41    Y6-41    Y6-41    Y6-41    Y6-41    Y6-41    Y6-41    Y6-41    G6-45    YS6-45    6-46    6-46    6-46    6-46    6-46    6-46    6-46    6-46    6-46-13    C6-48    C6-48    C6-48    C6-48    C6-48    C6-48    G6-48    Y6-48    Y6-48    G6-51    Y6-51    Y6-51    Y6-51    LY7-12(LY10-12)    M7-29    M7-29    M7-29    G7-36    Y7-36    Y7-36    Y7-36    Y7-36    Y7-36    Y7-36    Y7-36    8-09    9-12    9-12    9-12    9-12    9-19    9-19    9-19    9-19    9-19    9-19    9-19    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-19-11    9-16    9-16    9-16    9-19-12    9-19-12    B9-19    B9-19    B9-19    B9-19    B9-19    B9-19    B9-19    B9-19    B9-19    B9-19    B9-19    B9-19    B9-19    Y9-19    Y9-19    9-26    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-11    9-26-12    9-26-12    B9-26    B9-26    B9-26    B9-26    B9-26    B9-26    B9-26    B9-26    B9-26    M9-26    M9-26    M9-26    M9-26    M9-26    M9-26    Y9-26    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-11    9-28-12    9-35    9-35    Y9-35    Y9-35    YX9-35    YX9-35    9-38    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    Y9-38(Y8-39)    LG10-12    LG10-13    Y10-19    Y10-21    Y10-21    Y10-24    Y10-24    LG15-12    LY15-12    LY15-14    LG20-12    LY20-12    LY25-12    LG25-12    LG35-12    LG40-12    LY40-12    YG4    YG6    LG75    LY75    LY75    LY75    LG75    LG75    LG75    LG75    LG75    SNL-11    SNL-11    SNL-11    SNL-11
粮食专用: 4-72-13    AI    MQ100-1100    ZHY726-0600    ZHY726-0600    RC    RC    DZ    DZ    DZ    DZ    T30-11    T30-11    T30-11    T30-11    T30-11    T30-11    T30-11    T30-11    BT30-11    BT30-11    BT30-11    BT30-11    BT30-11    BT30-11    BT30-11    BT30-11    BT301    BT301    BT301    BT301    BT301    BT301    BT301    T301    T301    T301    T301    T301    T301    T301    T301    T301    T301    T301    T301    T301-12    T35-11    T35-11    T35-11    T35-11    T35-11    T35-11    T35-11    T35-11    T35-11    T35-11    T35-11    T35-11    T35-11    BT35-11    BT35-11    BT35-11    BT35-11    BT35-11    BT35-11    BT35-11    BT35-11    BT35-11    BT35-11    BT35-11    BT35-11    T40    T40    T40    T40    T40    T40    T40    T40    BT40    BT40    BT40    BT40    BT40    BT40    BT40    BT40
干燥通风风机:    30 E2    038-12    038-11    SWF-1    FZ40-11    FZ40-11    XQI    XQI    BWQ    BDW87-3    BDW87-3    BDW87-3    BDW87-3    BDW87-3    BDW87-3    BDW87-3    BDW87-3    BDW87-3    BDW87-3    BDW87-3    WS85-6    WS85-6    WS85-6    WS85-6    WS85-6    WS85-6    WS85-6    FT301    FT301    FT301    FT301    FT301    FT35    FT35    FT35    FT35    FT35    FT35    FT35    FT35    FT35    FT35    FT35    FT35    FT35    LYT40-14    LYT40-14    LYT40-14    LYT40-14    LYT40-14    LYT40-14    LYT40-14    LYT40-14    LYT40-14


罗茨鼓风机:   D22*21    D22*32    D36*35    D36*60    R60*48    R60*63    R60*78    R60*90    L41    L42    L43    L51    L52    L53    L54    L61    L62    L63    L73    L81    L82    L83    L84    L93    L94    HTL3-2A    HTL3-2A    HTL3-2A    LZSR-50    LZSR-65    LZSR-80    LZSR-100 &n
