风机型号图解: 全面解析风机型号及结构参数
发布时间: 2016-06-04 浏览量: 1876
风机型号的组成包括:名称、型号、机号、传动方式、旋转方向、风口位置等六部分。

风机组成示意图

1.风机型号

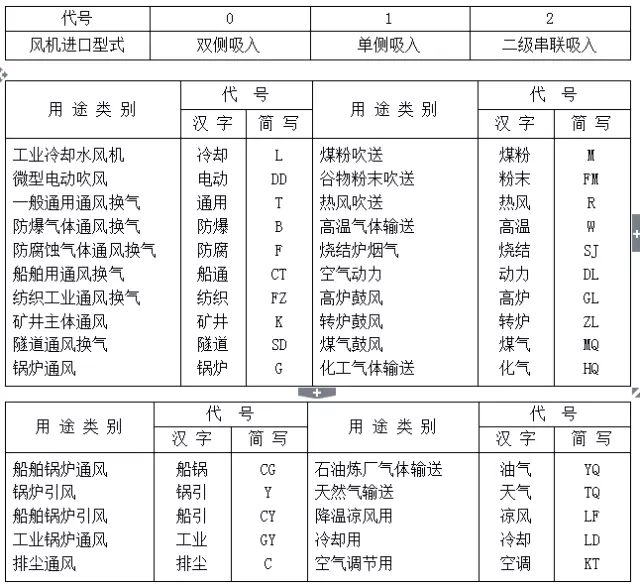

由基本型号、补充型号组成,共分三组,中间用短横隔开、基本型号占两组:用风机最高效率点时全压系数乘10取其整数和比转数表示。补充型号占最后一组,用风机进口吸入型式代号和设计序号表示。
为了区别采用相同的基本型号而用途不同的风机、在基本型号前可冠以用途代号
风机型号分类图

2.风机机号

风机叶轮外径的分米(dm)数表示,有小数尾数只取整数或1/2(0.5)加上“№”。


3.风机传动方式

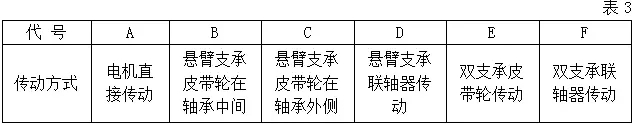

规定为六种形式,用汉语拼音字母规定表示:
风机传动方式



注:此撰的风机目录中所列规格意指机号与传动方式的合并,其意义皆同。


4.风机旋转角度

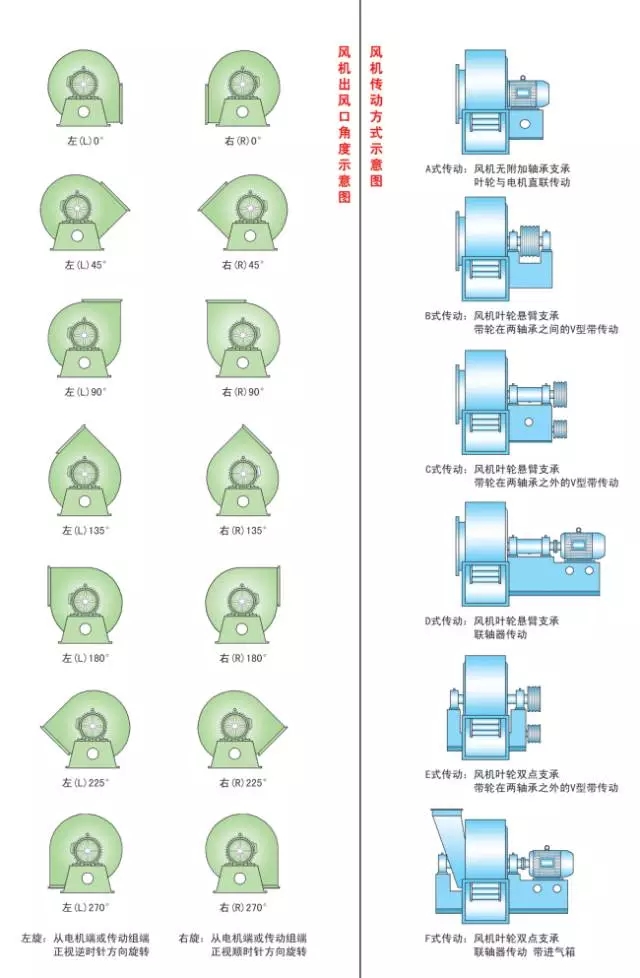

指叶轮旋转的方向,按下图所示规定,用代号写在传动方式后。
风机旋向角度

5.风机风口位置

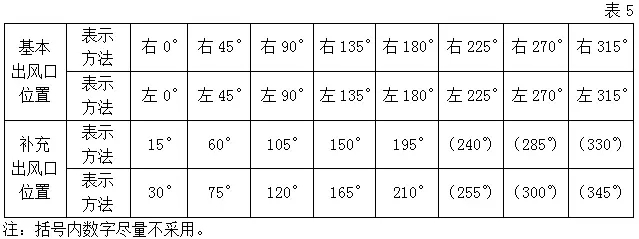

分进风口与出风口两种,按叶轮旋转方向区别,右(左)出风口角度/进风口角度。基本出风口位置为八个,特殊用途可增加补充其表示方法和原有代号见表(5)、基本进风口位置为五个:0°、45°、90°、135°、180°,特殊用途例外,若不装进气室的风机,则进风口位置可不予表示,风口位置的写法是:右(左)出风口角度。

风机出口角度

判断风机旋向角度简易图

6.锅炉鼓风机G4-73-11 No10D 右 90° 型号解析:

锅炉鼓风机G4-73-11 No10D 右 90° 型号含义解析
7.鼓风机构造图解析:

鼓风机构造示意图
以上文章由【风机型号-周口鼓风机厂家】 http://www.zkgufengji.com/发布,转载请注明出处。
