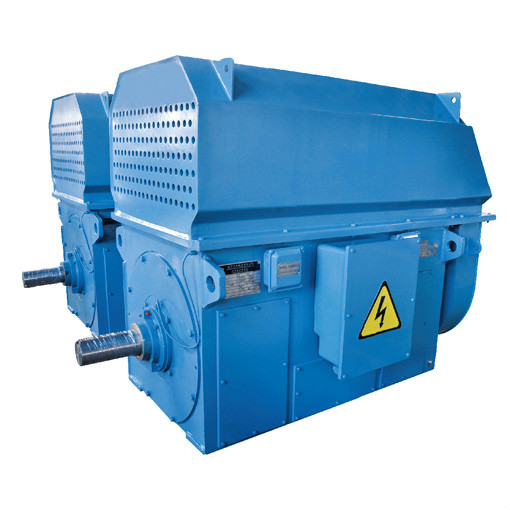

YKK系列高压三相异步电动机
产品介绍:本系列电动机运用了计算机优级化技术,
采用了新材料、新工艺、选材考究、制造精良,具有体积小、
重量轻、功率大噪声低、振动小、运行安全可靠、使用维护方便等优点
在线订购销售服务技术服务
浏览次数:2759次
立即订购
联系方式
18903876663
商品信息
YKK系列高压三相异步电动机 - 风机用途
本系列电动机运用了计算机优级化技术,采用了新材料、新工艺、选材考究、制造精良,具有体积小、重量轻、功率大噪声低、振动小、运行安全可靠、使用维护方便等优点。 本系列电动机的功率等级、安装尺寸、电气性能均符合GB/T4772.1-2-1999(旋转电机尺寸和输出功率等级》、GB755-2008《旋转电机 定额与性能》标准及JB/T10315.2-2002《YKK系列高压三相异步电动机技术条件》标准。 本系列电动机各部分机型尺寸、公差符合国家标准GB/T1800~GB/T1804《极限与配合》和国际标准化委员会ISO标准。 本系列电动机的外壳防护等级根据GB/T4942.1-2001《旋转电机外壳防护等级(IP代码)》为IP44,如果用户要求其他防护等级如IP54可另行协商 本系列电动机的冷却方法根据GB/T1993-1993和IEC60034-5《旋转电机 冷却方法》的标准为IC611或IC616,如果用户要求其他冷却方法可另行协商。 本系列电动机基本安装方法为卧式带底脚(IMB3)结构,符合GB/T997-2003和IEC60034-7《旋转电机结构及安装型式(IM代号)》的规定。
YKK系列高压三相异步电动机 - 风机型式
YKK系列高效率高压三相异步电动机满足了市场对于防护等级较高电机的需求,其次该产品的通用性强,现已成为主流产品,可用于替代原先的老式JK等系列电机。电机采用全钢板焊接,结构合理,顶部自带空空冷却器散热性能好,同时采用VPI真空压力浸漆,绝缘性能优越、寿命长。电机可制成高效电机,为国家力推的主导产品,市场极为广阔,具有显著的经济效益和社会效益。





【产品适用标准】


JB/T10315.2-2013(6KV)、Q/WN.206-2014(10KV )


【使用条件】


1、适用场所:室内或室外、无危险气体环境;


2、环境温度:-15~+40℃;


3、海拔高度:不超过1000m;


4、安装方式:IMB3、IMB35


5、防护等级:IP44、IP54、IP55;


6、绝缘等级:F、H。
YKK系列高压三相异步电动机 - 结构特点
YKK高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。 YKK高压电机为封闭、电机顶部带有空-空冷却器的笼型异步电机。


定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YKK高压电机具有良好的绝缘性能和机械强度。


YKK高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。


YKK高压电机的用途


YKK高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。


YKK高压电机的标准形式


电压:6000V,50Hz


防护等级:YKK系列为IP44或IP54


绝缘等级:F


工作制:S1(连续)


冷却方法:YKK系列为IC611


安装形式:IMB3


电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)


使用环境


海拔:不超过1000m


环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的YKK高压电机为-15℃,对采用滑动轴承的电动机为5℃。


空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

YKK系列高压三相异步电动机 - 性能参数
额定电压:3KV , 6KV , 10KV
额定频率:50HZ
绝缘等级:F级(温升按B级考核)
工作制:S1连续工作制
环境温度:-15℃~+40℃
海拔高度:不超过1000米





机座号:355-630
功率:160KW-2500KW
极数:2P、4P、6P、8P、10P、12P
电压:6KV、10KV 或其它异电压
防护等级;IP44、IP54、IP55
绝缘等级:F、H
安装方式:IMB3、IMB35

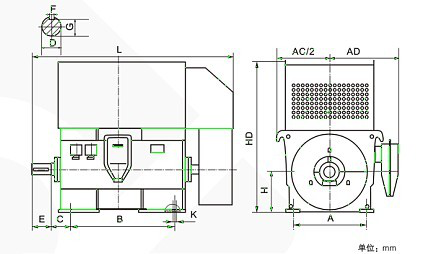

YKK系列高压三相异步电动机 - 安装尺寸图
