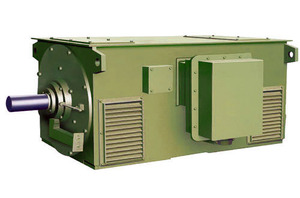

Y系列高压高效电动机
该系列电机采用全钢板焊接,结构合理,自带百叶窗散热性能好,
同时采用VPI真空压力浸漆,绝缘性能优越、寿命长。
浏览次数:793次
立即订购
联系方式
18903876663
商品信息
Y系列高压高效电动机 - 风机用途

    本系列电机适用驱动无特殊要求的各种机械,如机床、压缩机、水泵、通风机、输送带、破碎机等,并可供机械行业、石油行业、发电行业及各种工矿企业作原动力机用。



    功率:160KW-3150KW
    极数:2P、4P、6P、8P、10P、12P
    电压:6KV、10KV 或其它异电压
    机座号:355-630
    防护等级;IP23、IP44(管道通风)
    绝缘等级:F、H


Y系列高压高效电动机 - 风机型式

该系列电机适用驱动无特殊要求的各种机械,如机床、压缩机、水泵、通风机、输送带、破碎机等,并可供机械行业、石油行业、发电行业及各种工矿企业作原动力机用。电机采用全钢板焊接,结构合理,自带百叶窗散热性能好,同时采用VPI真空压力浸漆,绝缘性能优越、寿命长。此系列电机可用于替代原先J、JS系列电机,在电机功率相同情况下,实现小机座号生产,同时该系列电机用途广泛、通用性强,可派生出各类型电机,是目前各工矿企业标准采购的电机。


工作方式:S1连续工作制


传动方式:联轴器传动,若为其他传动方式应在订货时说明






Y系列高压高效电动机 - 结构特点


1、适用场所:室内或室外、无危险气体环境;


2、环境温度:-15~+40℃;


3、海拔高度:不超过1000m;


4、防护等级:IP23、IP44(管道通风);


5、绝缘等级:F、H。

Y系列高压高效电动机 - 性能参数

本系列电机适用驱动无特殊要求的各种机械,如机床、压缩机、水泵、通风机、输送带、破碎机等,并可供机械行业、石油行业、发电行业及各种工矿企业作原动力机用。





Y系列高压电机结构特点


Y系列高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。 Y系列高压电机为自然通风冷却,机座上部安装有防护顶罩,拆装方便,便于电动机的维修。


定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使Y系列高压电机具有良好的绝缘性能和机械强度。

Y系列高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。


Y系列高压电机的用途


Y系列高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。


Y系列高压电机的标准形式


电压:10000V,6000V,50Hz


防护等级:Y系列为IP23(若采用管道通风可制成IP44)


绝缘等级:F


工作制:S1(连续)


冷却方法:Y系列为IC01(或IC11、IC21、IC31)


安装形式:IMB3


电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)


使用环境


海拔:不超过1000m


环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的电动机为-15℃,对采用滑动轴承的电动机为5℃。


空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

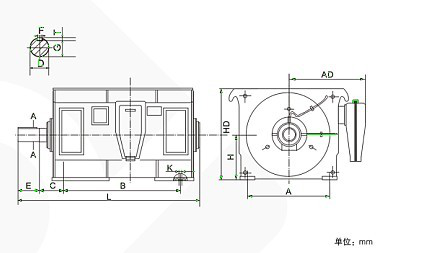

Y系列高压高效电动机 - 安装尺寸图
