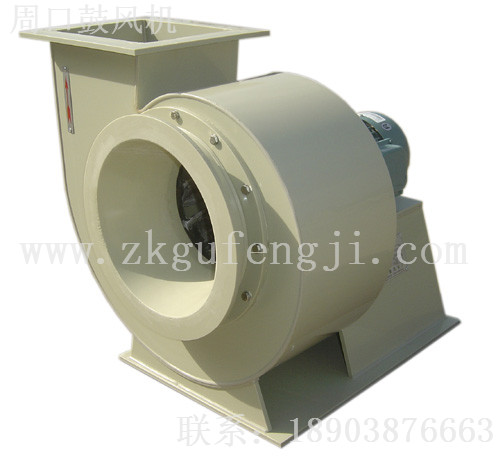

F9-28型离心风机
生产厂家:河南省鸿基鼓风机有限公司
产品规格:
销售类型:厂家直销
浏览次数:3876次
立即订购
联系方式
18903876663
商品信息
F9-28型离心风机 - 风机用途
F9-28 I型防腐离心风机一般用于锻冶及高压强制通风,并广泛应用于物料输送,并可用于输送空气及五腐蚀性、不自燃、不含有粘性物质的气体。F9-28I型尾气风机系专为化肥生产工业盐酸尾气输送而设计制作,所用材料为进口US316L;输送介质的温度一般不超过80摄氏度,戒指中所含的尘土及硬质细颗粒不大于150毫克/立方。本风机并可用作水泥窖外分解工世、钢冶炼等特殊场合的使用的高温风机。
F9-28型离心风机 - 风机型式
 1.本风机为单吸式和双吸式两种。机号有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.214、16、17、18、20、21、22、23、24共20个机号组成。
  2.本风机又可制成右旋或左旋两种型式;从电动机(或主轴)一端正视,如叶轮按顺时针方向旋转称顺旋风机,以“顺”表示;按叶轮逆时针方向旋转,称逆转风机,以“逆”表示。
  3.风机的出口位置以机壳的出口角度表示,“左”、“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。
  4.风机的传动方式为A式(机号4-6.3)、D式(机号7.1-16)和F式三种。
F9-28型离心风机 - 结构特点
F9-28 I型防腐离心风机其性能完全满足专用风机FW9-27型、通用风机9-26型的气动性能,并具有效率高。噪音低、性能曲线平坦、流量调节范围大、高效区宽广等特点。F9-28 I型防腐离心风机标准化程度高,通用性好。该风机的机壳、进风口(I型)、传动组均与9-26通用。
该风机的流量范围2200立方-30万立方/h(单吸) 60万立方/h(双吸) 压力范围350kg/平方--200Kg/平方
F9-28型离心风机 - 性能参数

机号
传动
方式
转速
r/
min
全压
Pa
流量
m³/h
内效率
内功率
KW
所需功率
KW

电机




12.5






D






960


5164 22200 81.5 31.54 37.8

Y280S-6
45KW
5158 24980 82.6 34.92 40.9
5101 27760 82.6 38.36 45.1
5040 30590 81.0 41.80 49.2
4917 33300 81.1 45.32 53.2

Y315S-6
75KW
4884 36093 80.0 48.87 57.0
4799 38870 78.3 52.31 61.5
4689 41732 76.4 55.58 65.8




14




D




960
5530 34289 81.5 55.89 69.02

Y325S-6
75KW
5528 35107 82.6 61.73 72.13
5460 39076 82.6 67.84 74.09
5309 42943 82.0 73.64 87.37

Y315M-6
110KW
5288 46832 81.1 80.21 94.68
5181 50743 80.0 85.92 102.7
5063 54681 78.3 92.74 107.8
4998 59303 76.4 99.05 110.3
机号
传动
方式
转速
r/
min
全压
Pa
流量
m³/h
内效率
内功率
KW
所需功率
KW

电机




16




D




960
7335 46580 81.5 110.5 129.3

Y355M-6
160KW
7318 52381 82.6 122.0 142.8
7229 58277 82.6 133.7 156.6
7121 64098 82.0 146.6 170.4

Y355M-6
250KW
7001 69903 81.1 157.5 184.5
6864 75701 80.0 169.2 198.2
6709 81503 78.3 181.4 212.6
6596 87425 76.4 194.4 227.8




17






D






960


7703 55933 81.5 148.8 170.7

Y355M-6
220KW

7728 62952 82.6 164.6 188.9
7630 69931 82.6 179.4 207.6
7493 76901 82.0 192.1 220.1
7381 83872 81.1 209.3 243.2

Y355M-6
280KW
7291 90995 80.0 225.7 262.8
7106 97872 78.3 242.4 283.3
6910 104831 76.4 258.1 303.8

机号
传动
方式
转速
r/
min
全压
Pa
流量
m³/h
内效率
内功率
KW
所需功率
KW

电机




18






D






730


5517 50594 81.5 86.17 100.8



Y355S-8
185KW
5505 57193 82.6 95.42 111.6
5442 63692 82.6 104.6 122.1
5357 69795 81.0 114.0 133.2
5278 76692 81.1 123.8 144.9
5175 82390 80.0 132.9 155.5
5061 88689 78.3 142.6 166.9
5001 94989 76.4 152.8 178.7




20




D




730
6300 69170 81.5 146.1



Y355S-8
220KW
