  • 9-19风机

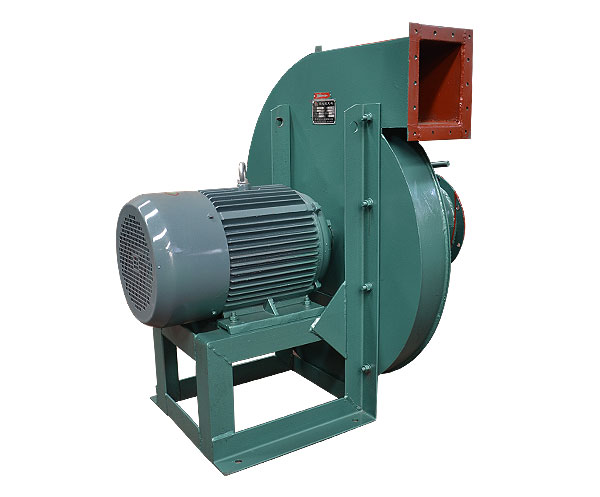

9-19型高压离心通风机
生产厂家:河南省鸿基鼓风机有限公司
累计销量:21台
产品规格:
销售类型:厂家直销
浏览次数:3902次
立即订购
联系方式
18903876663
商品信息
9-19型高压离心通风机 - 风机用途
9-19型高压离心通风机一般用于锻冶炉及高压强制通风抽风,也可广泛用于输送物料、输送空气及无腐蚀性不自然,不含粘性物质之气体。介质温度一般不超过50°C(最高不超80°C)介质中所含尘土及硬质颗粒不大于150mg/m
9-19型高压离心通风机 - 风机型式
1、9-19离心通风机为单吸入式,采用前弯型叶轮。
2、根据叶轮的旋转方向不同,风机可制成右旋和左旋两种旋向。从电机一端正视,叶轮顺时针旋转为右旋风机,以“右”表示;逆时针旋转为左旋风机,以“左”表示。
3、9-19离心通风机的出风口角度可制作成0°、45°、90°、135°、180°、225°共6种角度。我公标准产品为0°、45°、90°三种,其余角度可根据用户需要制作。
4、9-19离心通风机的传动方式为A/D两种
9-19型高压离心通风机 - 结构特点
1、叶轮---9-19风机叶片为12片,均为前向弯曲叶型。
2、机壳---用钢板焊接成蜗形整体,№9风机“左”、“右”旋通用。
3、进风口--进风口为敛散式整体结构,用螺栓因定于机壳入口一侧。
4、传动组-- 由主轴,轴承箱,滚动轴承,皮带轮或联轴器组成。
9-19型高压离心通风机 - 性能参数

机号
Machine
(No.)
转速
Rotation speed
(r/min)
配用电机
Matching motor
(Kw-P)
流 量
Volume Flow
(m3/h)
全压
TotaI Pressure
(Pa)
3.15A 2900 1.1-2 30-810 1919-1745
3.55A 2900 2.2-2 560-1160 2545-2810
4A 2900 3.0-2 824-1704 3584-3253
4.5A 2900 5.5-2 1174-2504 4603-4112
5A 2900 11-2 1610-3488 5697-5080
5.6A 2900 18.5-2 2262-4901 7182-6400
6.3A 2900 30-2 3220-6978 9149-8148
7.1D 2900 5.5-2 4610-9986 11717-10426
8D 2900 11-2 5594-14287 15034-13362
1450 15-4 3297-7144 3620-3231
9D 1450 22-4 4695-10171 4597-4101
10D 1450 37-4 6440-15455 5840-4958
11.2D 1450 75-4 9047-21713 7384-6246
960 22-6 5990-14375 3182-2705
12.5D 1450 110-4 12577-30186 9229-7822
960 37-6 8327-19985 3975-3377
14D 1450 220-4 17670-42409 11668-9878
960 75-6 11699-28078 5004-4249
16D 1450 401-4 26377-63305 15425-13035
960 110-6 17463-41912 6570—5575

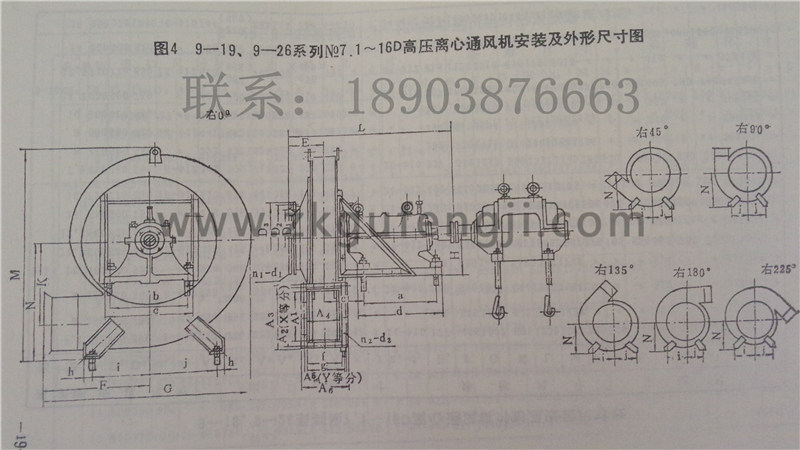

9-19型高压离心通风机 - 安装尺寸图
  • 9-19型高压离心通风机安装尺寸图
  • 9-19型高压离心通风机安装尺寸图
